z13型脹緊套

當前位置：首頁 >> 產品展示 >> 脹緊套 >> z13型脹緊套

z13型脹緊套規格尺寸_脹緊套使用_脹緊套性能

產品時間：2024-10-04 11:20:20

簡要描述：

脹緊套型號：Z13脹緊套表面：光飾、拋光脹緊套材質：45#,40Cr,304,430等脹緊套用途：泵 | cam | 鏈輪 | 齒輪及滑車等。脹緊套特征：軸心沒有軸向移動，可以決定精密位置;自對中功能;組裝、拆卸容易。脹緊套使用方法：組合，拆卸要根據資料頁面的使用方法進行操作。使用時，基本上不要脫脂。...

產品咨詢服務電話：13681712040

詳細介紹

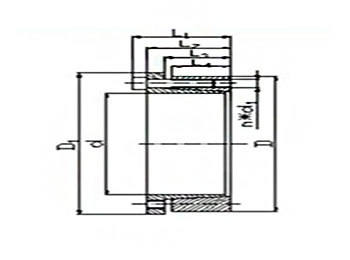

Z13T 拷貝.jpg

脹緊套型號： Z13

脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。便于調整軸向的位置，安裝及拆卸，提高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。

脹緊套咨詢/訂購示例：

1).型號-內徑+外徑 Z13型、內徑d=25mm、外徑D=50mm

Z13-25×50

2).型號不清楚需提供：內徑、外徑、高度

脹緊套產品規格型號表：

脹緊套基本尺寸								額定負荷		內六角螺釘			脹套與軸結合面上的壓力 Pf N/mm²	脹套與輪轂結合面上的壓力 Pf′ N/mm²	重量 kg
脹緊套型號	d	D	L1	L2	L3	L4	D1	轉 矩 M1 KN·m	軸向力 F1 KN	d1	n	MA N·m
脹緊套型號	mm							轉 矩 M1 KN·m	軸向力 F1 KN	d1	n	MA N·m
Z13-20X47 Z13-22X47 Z13-24X50 Z13-25X50 Z13-28X55 Z13-30X55 Z13-32X60 Z13-35X60	20 22 24 25 28 30 32 35	47 47 50 50 55 55 60 60	48 48 48 48 48 48 48 48	42 42 42 42 42 42 42 42	29 29 29 29 29 29 29 29	26 26 26 26 26 26 26 26	53 53 56 56 61 61 66 66	0.54 0.6 0.65 0.68 0.76 0.82 1.31 1.44	54 54 54 54 54 54 82 82	M6 M6 M6 M6 M6 M6 M6 M6	7 7 7 7 7 7 11 11	14 14 14 14 14 14 14 14	276 253 230 222 198 186 261 240	117 118 110 111 100 101 139 140	0.51 0.53 0.55 0.65 0.62 0.80 0.70 0.81
Z13-38X65 Z13-40X65	38 40	65 65	48 48	42 42	29 29	26 26	71 71	1.56 1.64	82 82	M6 M6	11 11	14 14	220 209	129 129	0.77 1.33
Z13-42X75 Z13-45X75	42 45	75 75	59 59	51 51	34.4 34.4	30 30	81 81	2.13 2.28	101 101	M8 M8	6 6	41 41	213 199	119 119	1.24 1.44
Z13-48X80 Z13-50X80 Z13-55X85 Z13-60X90	48 50 55 60	80 80 85 90	59 59 59 59	51 51 51 51	34.4 34.4 34.4 34.4	30 30 30 30	86 86 91 96	2.43 2.53 4.18 4.56	101 101 152 152	M8 M8 M8 M8	6 6 9 9	41 41 41 41	186 179 244 224	112 112 158 149	1.41 1.35 1.45 1.55
Z13-65X95 Z13-70X110	65 70	95 110	59 66	51 56	34.4 45	30 40	102 117	4.94 6.5	152 186	M8 M10	9 7	41 83	206 176	141 112	1.67 2.61
Z13-75X115 Z13-80X120	75 80	115 120	66 66	56 56	45 45	40 40	122 127	7 7.4	186 186	M10 M10	7 7	83 83	165 153	107 102	2.75 2.89
Z13-85X125 Z13-90X130	85 90	125 130	66 66	56 56	45 45	40 40	132 137	9 9.6	213 213	M10 M10	8 8	83 83	165 157	112 109	3.04 3.18
Z13-95X135 Z13-100X145	95 100	135 145	66 77	56 65	45 52	40 46	142 153	12.6 13.3	267 270	M10 M12	10 7	83 145	185 153	130 105	3.33 4.62
Z13-110X155 Z13-120X165	110 120	155 165	77 77	65 65	52 52	46 46	163 173	14.7 18.4	270 309	M12 M12	7 8	145 145	140 147	99 107	5.00 5.37
Z13-130X180 Z13-140X190 Z13-150X200	130 140 150	180 190 200	77 87.5 87.5	65 73.5 73.5	52 58.5 58.5	46 51 51	188 199 209	25.1 40.15 47	388 586 639	M12 M14 M14	10 11 12	145 230 230	171 213 217	124 157 163	6.46 7.73 8.21
Z13-160X210 Z13-170X225 Z13-180X235	160 170 180	210 225 235	87.5 87.5 87.5	73.5 73.5 73.5	58.5 58.5 58.5	51 51 51	219 234 244	54.3 63 66	692 746 746	M14 M14 M14	13 14 14	230 230 230	220 226 212	167 171 162	8.64 10.14 10.66
注： 1、表中所列數據為無隔圈“A”配置時脹套的額定負荷，當有隔圈配置時其額定負荷為表列負荷的62%. 2、Z13型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。

乙諦脹緊套工作原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
