脹緊套型號：Z4型
脹緊套表面：光飾、拋光
脹緊套材質：45#,40Cr,304,430等
脹緊套用途： 飛輪，cam，拉桿，鏈輪，齒輪、滑車、工程機械等
脹緊套使用方法：組合，拆卸要根據資料頁面的使用方法進行操作。 使用時，基本上 不要脫脂。 進行脫脂，可能會使傳達扭矩降低，因此需要格外注意。 可以多段使用，但要根據規定進行組合，如確認輪轂強度，嚴格管理連接扭矩等。同時， 傳達扭矩不根據合用數量加倍。因此需要格外注意。
脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。 便于調整軸向的位置，安裝及拆 卸，提高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。 該產品有拆卸用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。
脹緊套咨詢/訂購示例：
1).型號-內徑+外徑 Z4型、內徑d=70mm、外徑D=120mm
Z4-70×120
2).型號不清楚 需提供：內徑、外徑、高度

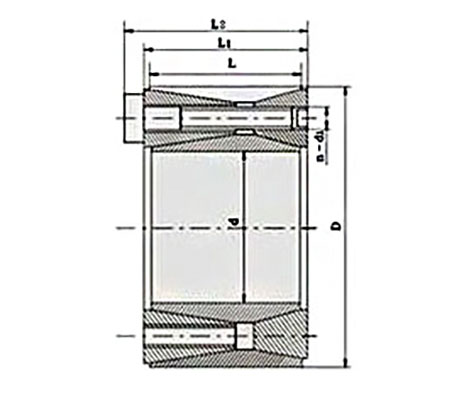

脹緊套規格型號表：
脹緊套基本尺寸 | 額定負荷 | 脹套與軸結合面上的 壓 力 | 脹套與輪轂結合面上的壓力 | 螺釘的 | 重 量 | ||||||||
型 號 | d | D | L | L 1 | L2 | d1 | n | 軸向力F1 | 轉 矩 | ||||
mm | |||||||||||||
Z4-70X120 | 70 | 120 | 56 | 62 | 74 | M12 | 8 | 197 | 6.85 | 201 | 117 | 145 | 3.3 |
Z4-80X130 | 80 | 130 | 12 | 291 | 11.65 | 263 | 162 | 3.7 | |||||
Z4-90X140 | 90 | 140 | 290 | 13.00 | 234 | 150 | 4.0 | ||||||
Z4-100X160 | 100 | 160 | 74 | 80 | 94 | M14 | 15 | 389 | 19.70 | 213 | 133 | 230 | 7.2 |
Z4-110X170 | 110 | 170 | 483 | 22.60 | 242 | 157 | 7.7 | ||||||
Z4-120X180 | 120 | 180 | 482 | 28.90 | 222 | 148 | 8.3 | ||||||
Z4-125X185 | 125 | 185 | 430 | 30.00 | 212 | 143 | 8.5 | ||||||
Z4-130X190 | 130 | 190 | 430 | 31.20 | 205 | 140 | 8.8 | ||||||
Z4-140X200 | 140 | 200 | 18 | 574 | 40.20 | 227 | 159 | 9.3 | |||||
Z4-150X210 | 150 | 210 | 572 | 42.90 | 212 | 152 | 10.0 | ||||||
Z4-160X230 | 160 | 230 | 88 | 94 | 110 | M16 | 800 | 64.00 | 227 | 158 | 355 | 14.9 | |
Z4-170X240 | 170 | 240 | 795 | 67.80 | 214 | 152 | 15.7 | ||||||
Z4-180X250 | 180 | 250 | 21 | 923 | 83.00 | 235 | 170 | 16.4 | |||||
Z4-190X260 | 190 | 260 | 921 | 88.00 | 223 | 163 | 17.2 | ||||||
Z4-200X270 | 200 | 270 | 24 | 1050 | 105.00 | 242 | 179 | 18.8 | |||||
Z4-210X290 | 210 | 290 | 110 | 116 | 134 | M18 | 20 | 1118 | 117.30 | 197 | 143 | 485 | 23.0 |
Z4-220X300 | 220 | 300 | 21 | 1120 | 123.00 | 189 | 138 | 27.7 | |||||
Z4-240X320 | 240 | 320 | 24 | 1280 | 153.00 | 198 | 148 | 29.8 | |||||
Z4-250X330 | 250 | 330 | 27 | 1282 | 160.20 | 205 | 157 | 31.0 | |||||
Z4-260X340 | 260 | 340 | 1430 | 186.00 | 210 | 157 | 32.0 | ||||||
Z4-280X370 | 280 | 370 | 130 | 136 | 156 | M20 | 24 | 1650 | 230.00 | 192 | 145 | 690 | 46.0 |
Z4-300X390 | 300 | 390 | 1650 | 245.00 | 179 | 138 | 49.0 | ||||||
注：Z4型脹緊聯結套螺釘的機械性能等級為12.9級。 | |||||||||||||
乙諦脹緊套原理:
脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
