z6型脹緊套

當前位置：首頁 >> 產品展示 >> 脹緊套 >> z6型脹緊套

z6型脹緊套規格尺寸_脹緊套使用_脹緊套性能

產品時間：2024-10-03 20:03:07

簡要描述：

脹緊套型號：Z6型脹緊套表面：光飾、拋光脹緊套材質：45#,40Cr,304,430等脹緊套用途：鏈輪，齒輪，滑車，礦產機械，水泥廠機械，重型工業機械等脹緊套使用方法：組合，拆卸要根據資料頁面的使用方法進行操作。使用時，基本上不要脫脂。進行脫脂，可能會使傳達扭矩降低，因此需要格外注意。可以多段使用，但要根據...

產品咨詢服務電話：13681712040

詳細介紹

脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。便于調整軸向的位置，安裝及拆卸，提高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。

脹緊套咨詢/訂購示例：
1).型號-內徑+外徑 Z6型、內徑d=14mm、外徑D=55mm

Z6-14×55

2).型號不清楚需提供：內徑、外徑、高度

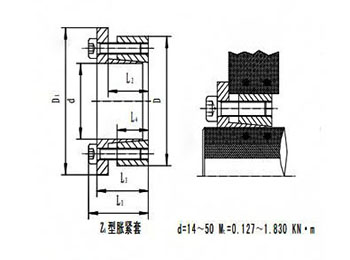

脹緊套產品規格型號表：

脹緊套基本尺寸								額定負荷		脹套與軸結合面上的壓力 Pf N/mm²	脹套與輪轂結合面上的壓力 Pf′ N/mm²	螺釘的擰緊力矩 MA N·m	重量 kg
型號	d	D	l	L	L 1	d1	n	軸向力 F1 KN	轉矩 M1 KN·m
型號	mm						n	軸向力 F1 KN	轉矩 M1 KN·m
Z6-14X55	14	55	17 17 17	30 30 30	22 22 22	62 62 62	38 38	18 18	127	M8	3	25 25 25	208
Z6-16X55	16	55					38 38	18 18	142	M8	3		181
Z6-18X55	18	55					38	18	157	M8	3		161
Z6-19X55	19	55	17 17 17 17	30 30 30 30	22 22 22 22	62 62 62 62	38	18	165	M8	3	25 25 35 35	152
Z6-20X55	20	55					38 38	18 25.5	172	M8	3		145
Z6-22X55	22	55					38 38	18 25.5	285	M8	3		186
Z6-24X55	24	55					38	25.5	307	M8	3		170
Z6-25X55	25	55	17 17	30 30	22 22	62 62 62 72	38 38	25.5 31.5	315	M8	3	35 41 41 30	163
Z6-28X55	28	55	17 17	30 30	22 22		38 38	25.5 31.5	435	M8	3		175
Z6-30X55	30	55	17 17	30 30	22 22		38	31.5	472	M8	3		163
Z6-24X65	24	65	17 17	30 30	22 22		38	37.4	440	M8	5		244
Z6-25X65	25	65	17 17 17 17 17	30 30 30 30 30	22 22 22 22 22	72 72 72 72 72	38 38	37.4	460	M8	5	30 35 35 35 41	234
Z6-28X65	28	65					38 38	43.6	600	M8	5		243
Z6-30X65	30	65					38 38	43.6	640	M8	5		227
Z6-32X65	32	65					38 38	43.6	690	M8	5		213
Z6-35X65	35	65					38	52.5	910	M8	5		234
Z6-38X65	38	65	17 17	30 30	22 22	72 72	38	52.5	990	M8	5	41 41	216
Z6-40X65	40	65	17 17	30 30	22 22	72 72	38 41 41 41 41 41	52.5	1050	M8	5	41 41	205
Z6-30X80	30	80	20 20	33 33	25 25	87 87		52.4 52.4	780	M8	7	30 30	232
Z6-32X80	32	80	20 20	33 33	25 25	87 87		52.4 52.4	830	M8	7	30 30	217.5
Z6-35X80	35	80	20 20 20 20	33 33 33 33	25 25 25 25	87 87 87 87		61 61 61	1060	M8	7	35 35 35 41	232
Z6-38X80	38	80							1150	M8	7		214
Z6-40X80	40	80							1220	M8	7		203
Z6-42X80	42	80					41 41	73.5	1540	M8	7		233
Z6-45X80	45	80	20 20 20	33 33 33	25 25 25	87 87 87	41 41	73.5	1650	M8	7	41 41 41	217
Z6-48X80	48	80					41 41	73.5 73.5	1760	M8	7		203
Z6-50X80	50	80					41 41	73.5 73.5	1830	M8	7		195
注：Z6型脹緊聯結套螺釘的機械性能等級為12.9級。

乙諦脹緊套工作原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
