脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。 便于調整軸向的位置，安裝及拆卸，提 高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸 用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。
1).型號-內徑+外徑 Z9型、內徑d=100mm、外徑D=145mm
Z9-100×145
2).型號不清楚 需提供：內徑、外徑、高度

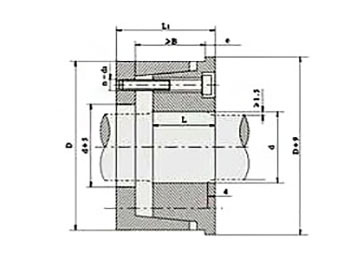

脹緊套產品規格型號表：
脹緊套基本尺寸 | 內六角螺釘 | 額定負荷 | 脹套與軸 | 脹套與輪 | 螺釘的擰 緊 | 重 量 | ||||||||
型 號 | d | D | L | L1 | e | B | d1 | n | 軸向力F1 | 轉矩 | ||||
mm | ||||||||||||||
Z9-100X145 | 100 | 145 | 54 | 75 | 5 | 65 | M12×60 | 8 | 192 | 9.6 | 102 | 70 | 145 | 4.7 |
Z9-110X155 | 110 | 155 | 54 | 75 | 5 | 65 | M12×60 | 8 | 191 | 10.5 | 93 | 66 | 145 | 5.1 |
Z9-120X165 | 120 | 165 | 54 | 75 | 5 | 65 | M12×60 | 9 | 216 | 13 | 96 | 70 | 145 | 5.5 |
Z9-130X180 | 130 | 180 | 63 | 84 | 6 | 72 | M12×70 | 12 | 287 | 17.8 | 100 | 78 | 145 | 7.5 |
Z9-140X190 | 140 | 190 | 63 | 84 | 6 | 72 | M12×70 | 12 | 287 | 20.2 | 94 | 69 | 145 | 7.9 |
Z9-150X200 | 150 | 200 | 63 | 84 | 6 | 72 | M12×70 | 12 | 287 | 21.6 | 88 | 66 | 145 | 8.4 |
Z9-160X210 | 160 | 210 | 63 | 84 | 6 | 72 | M12×70 | 15 | 360 | 28.8 | 101 | 77 | 145 | 8.9 |
Z9-170X225 | 170 | 225 | 63 | 84 | 6 | 72 | M12×70 | 16 | 383 | 32.6 | 101 | 76 | 145 | 10.5 |
Z9-180X235 | 180 | 235 | 63 | 84 | 6 | 72 | M12×70 | 18 | 431 | 38.8 | 108 | 82 | 145 | 11.0 |
Z9-190X250 | 190 | 250 | 69 | 94 | 6 | 81 | M14×75 | 15 | 493 | 46.8 | 106 | 80 | 230 | 14.3 |
Z9-200X260 | 200 | 260 | 69 | 94 | 6 | 81 | M14×75 | 16 | 526 | 52.8 | 100 | 77 | 230 | 15.0 |
Z9-220X285 | 220 | 285 | 69 | 94 | 6 | 81 | M16×75 | 14 | 640 | 70 | 119 | 92 | 355 | 17.8 |
Z9-240X305 | 240 | 305 | 86 | 112 | 7 | 98 | M16×90 | 16 | 731 | 88 | 96 | 75 | 355 | 23.2 |
Z9-260X325 | 260 | 325 | 86 | 112 | 7 | 98 | M16×90 | 18 | 822 | 107 | 103 | 82 | 355 | 24.8 |
Z9-280X365 | 280 | 355 | 94 | 120 | 8 | 106 | M16×100 | 20 | 910 | 128 | 96 | 75 | 355 | 33 |
Z9-300X375 | 300 | 375 | 94 | 120 | 8 | 106 | M16×100 | 22 | 1000 | 151 | 99 | 79 | 355 | 36 |
Z9-320X405 | 320 | 405 | 109 | 142 | 8 | 125 | M20×120 | 18 | 1280 | 206 | 101 | 80 | 690 | 52 |
Z9-340X425 | 340 | 425 | 109 | 142 | 8 | 125 | M20×120 | 20 | 1420 | 242 | 106 | 85 | 690 | 54 |
Z9-360X455 | 360 | 455 | 120 | 159 | 8 | 140 | M22×130 | 20 | 1770 | 319 | 113 | 89 | 930 | 72 |
Z9-380X475 | 380 | 475 | 120 | 159 | 8 | 140 | M22×130 | 20 | 1770 | 337 | 109 | 87 | 930 | 75 |
Z9-400X485 | 400 | 485 | 120 | 159 | 8 | 140 | M22×130 | 20 | 1770 | 355 | 101 | 83 | 930 | 79 |
Z9-420X515 | 420 | 515 | 120 | 159 | 8 | 140 | M22×130 | 22 | 1980 | 410 | 107 | 87 | 930 | 82 |
注：Z9型脹緊聯結套螺釘的機械性能等級為 12.9級。 | ||||||||||||||
脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
