za型脹緊套

當前位置：首頁 >> 產品展示 >> 脹緊套 >> za型脹緊套

za型脹緊套規格尺寸_使用方法_優點

產品時間：2024-10-04 15:15:07

簡要描述：

脹緊套型號：Za型脹緊套表面：光飾、拋光脹緊套材質：45#,40Cr,304,430等脹緊套用途：泵 | cam | 鏈輪 | 齒輪及滑車等。脹緊套特征：可用于直徑小的軸;自對中功能，可極為自由地決定位置;在軸方向擰緊螺絲。脹緊套注意事項：免鍵軸套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連...

產品咨詢服務電話：13681712040

詳細介紹

脹緊套型號：Za型

脹緊套表面：光飾、拋光

脹緊套材質：45#,40Cr,304,430等

脹緊套用途：泵 | cam | 鏈輪 | 齒輪及滑車等。

脹緊套特征：可用于直徑小的軸;自對中功能，可極為自由地決定位置;在軸方向擰緊螺絲。

脹緊套注意事項：免鍵軸套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。

脹緊套使用方法：組合，拆卸要根據資料頁面的使用方法進行操作。使用時，可以多段使用，但要根據規定進行組合，如確認輪轂強度，嚴格管理連接扭矩等。同時，傳達扭矩不根據合用數量加倍。因此需要格外注意。力減預壓。

脹緊套咨詢/訂購示例：

1).型號-內徑+外徑 Za型、內徑d=25mm、外徑D=47mm

Za-25×47

2).型號不清楚需提供：內徑、外徑、高度

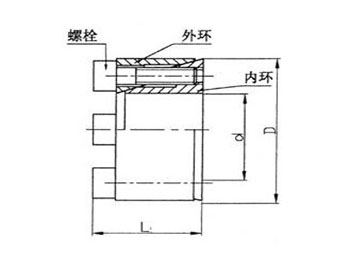

脹緊套規格型號表：

脹緊套基本尺寸					內六角螺釘		額定負荷		脹套與軸結合面上的壓力 Pf N/mm²	螺釘擰緊力矩 MA N·m	重量 kg
型號	d	D	L	L1	d1	n	軸向力 Ft N	扭矩 Mt N·m
型號	mm					n	軸向力 Ft N	扭矩 Mt N·m
Za-10x20	10	20	13	15.5	M2.5*12	4	2900	14.4	97	0.85	0.019
Za-11x22	11	22	13	15.5	M2.5*12	4	2900	15.3	88	0.85	0.024
Za-12x22	12	22	13	15.5	M2.5*12	4	2900	17.1	88	0.85	0.022
Za-14x26	14	26	17	20	M3*16	4	4380	31	88	1.68	0.039
Za-15x28	15	28	17	20	M3*16	4	4380	32.5	79	1.68	0.044
Za-16x32	16	32	17	21	M4*16	4	7700	61	145	3.5	0.068
Za-17x35	17	35	21	25	M4*20	4	7700	63	106	3.5	0.093
Za-18x35	18	35	21	25	M4*20	4	7700	68	97	3.5	0.090
Za-19x35	19	35	21	25	M4*20	4	7700	72	97	3.5	0.085
Za-20x38	20	38	21	26	M5*20	4	12600	126	132	6.6	0.12
Za-22x40	22	40	21	26	M5*20	4	12600	135	124	6.6	0.13
Za-24x47	24	47	26	32	M6*25	4	17900	207	132	11.8	0.22
Za-25x47	25	47	26	32	M6*25	4	17900	216	124	11.8	0.21
Za-28x50	28	50	26	32	M6*25	6	26120	365	169	11.8	0.24
Za-30x55	30	55	26	32	M6*25	6	26120	387	159	11.8	0.27
Za-32x55	32	55	26	32	M6*25	6	26120	421	150	11.8	0.26
Za-35x60	35	60	31	37	M6*30	8	34990	633	142	11.8	0.37
Za-38x65	38	65	31	37	M6*30	8	34900	667	132	11.8	0.42
Za-40x65	40	65	31	37	M6*30	8	34900	696	124	11.8	0.41
Za-42x75	42	75	36	44	M8*35	6	48000	1011	159	28.6	0.70
Za-45x75	45	75	36	44	M8*35	6	48000	1095	124	28.6	0.63
Za-48x80	48	80	36	44	M8*35	8	64270	1560	169	28.6	0.73
Za-50x80	50	80	36	44	M8*35	8	64270	1610	159	28.6	0.71

乙諦脹緊套原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
